这个工具可以计算一定空间区域 内可以存储的托盘数量,需要考虑计算仓库中模块的长、宽、高等。
这个公式没有考虑到立柱的影响,没有留出中间的交通通道,靠墙通道没有考虑
模板内容:

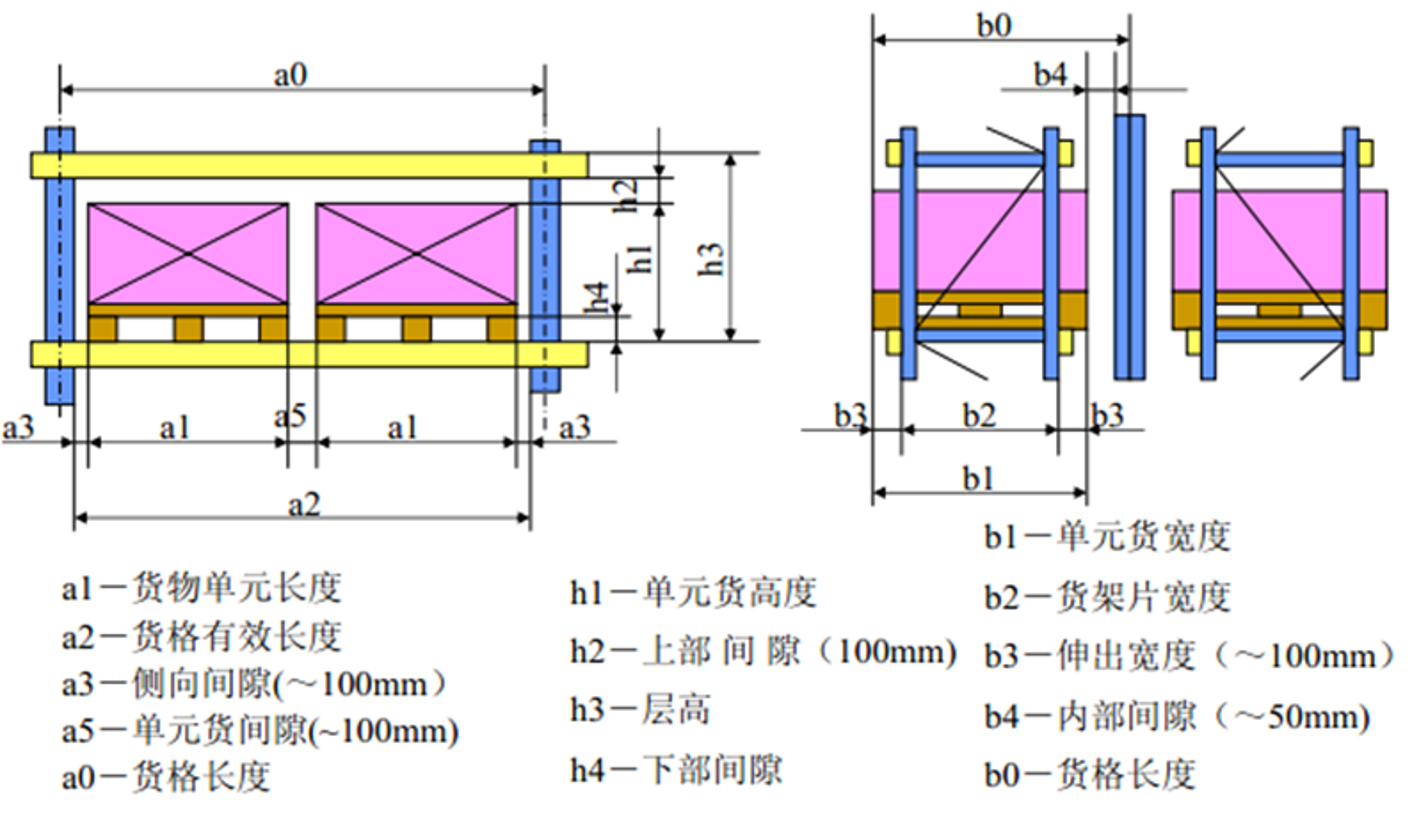

1.(存货单元货位宽度 × 单元内托盘数) × (存货单元货位长度 × 单元内托盘数) × 存货托盘高度
模块宽度 = 通道宽度 + 2 × 托盘长度(短边) + 间距 (顺序是托盘-过道-托盘-空隙)
模块长度 = 货架支柱宽度 + 3 × 间距 + 2 * 托盘宽度(长边)
模块高度 = 托盘堆高 + 间距(托盘顶部与上部横梁之间)
例如,尺寸数据如下:
通道宽度: 3.0 米
托盘尺寸: 1.20 米 × 1.00 米
货架支柱宽度: 0.12 米
托盘四边间距: 0.10 米
托盘顶部间距: 0.15 米
托盘背部间距: 0.10 米
货架横梁高度: 0.14 米
货品码放高度: 1.20 米
托盘高度: 0.15 米
仓库净空高: 10 米
存储区长度: 120 米
存储区宽丹东: 48 米
存货单元货位宽度= 3.0 + 2 + 0.1 = 5.1 米
存货单元货位长度 = 0.12 + 0.3 + 2.4 = 2.82 米
存货单元货位高度 = (1.2 + 0.15) + 0.15 + 0.14 = 1.64 米
长轴单元数 = 48 ÷ 5.1 = 9
横轴单元数 = 120 ÷ 2.82 = 42
纵向单元数 = 10 ÷ 1.64 = 6
总托盘数 = (9 × 2) × (42 × 2) × 6 = 9,072 个托盘
模板文件Plates.xlsx
